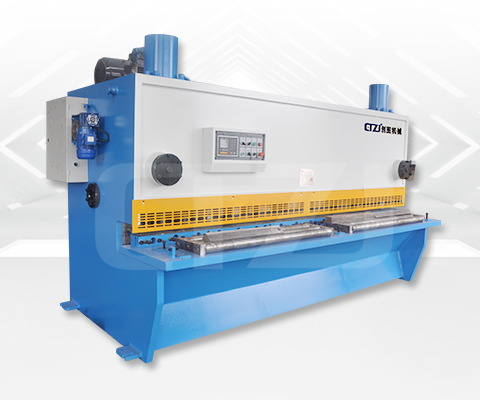

QC11Y液壓閘式剪板機
-
概述
剪板機是用一個刀片相對另一刀片作往復直線運動剪切板材的機器。是借于運動的上刀片和固定的下刀片，采用合理的刀片間隙，對各種厚度的金屬板材施加剪切力，使板材按所需要的尺寸斷裂分離。剪板機屬于鍛壓機械中的一種，主要作用就是金屬加工行業。產品廣泛適用于航空、輕工、冶金、化工、建筑、船舶、汽車、電力、電器、裝潢等行業提供所需的專用機械和成套設備。

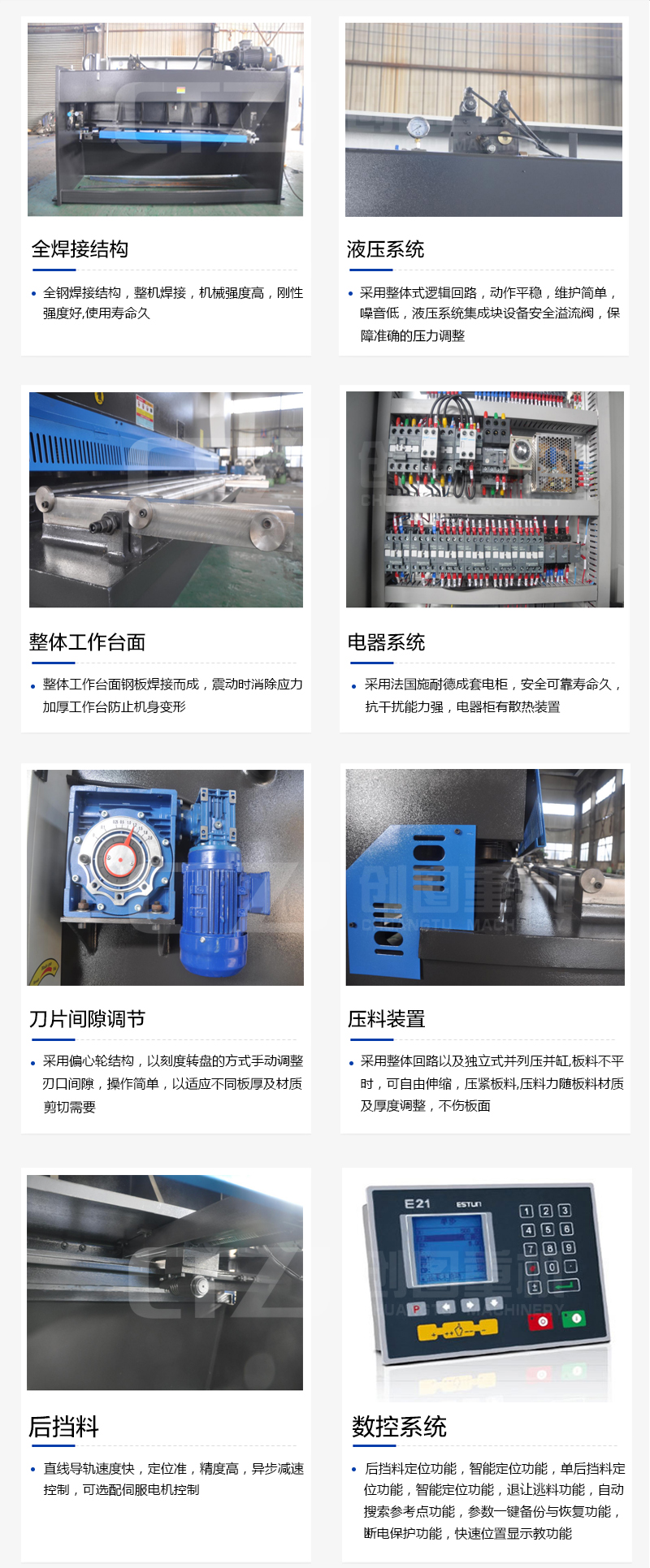

細節展示
![E7F_N[]9W_~8]F1UDHF~S0U](http://www.mhneon.com/uploadfile/ueditor/image/202106/1624870254e20834.png "E7F_N[]9W_~8]F1UDHF~S0U")
-
性能特點
1.數控剪板機采用歐洲風格的機器造型設計，新穎獨特，美觀大方，結構獨特。本機的所有零部件均采用計算機輔助設計、計算機有限元分析計算、計算機輔助制造（CAD/CAE/CAM）軟件進行結構設計，充分保證每個零部件的結構強度及剛性。
2.數控剪板機全鋼板焊接結構，液壓上傳動，振動消除應力。
3.數控剪板機采用先進的集成式液壓系統，具有過載保護功能，可靠性好。
4.數控剪板機上刀架采用內傾結構，便于落料，并能提高工件的剪切精度。
5.數控剪板機三點支承式滾動導軌，能有效的消除導軌間隙，提高剪切質量。
6.數控剪板機閘式結構，回程缸回程，并能無級調節上刀架的行程量。
7.數控剪板機上下刀片刃口間隙電動調整，刻度盤顯示，調整輕便、迅速、準確。
8.數控剪板機矩形刀片，四個刃口均可使用，使用壽命長。
9.剪切角可在0.5°-1.5°之間任意調整，增加剪切功能，減少板料扭曲變形。
10.數控剪板機工作臺面前裝有防護欄，電氣箱裝有機械聯鎖裝置，具有人身安全保護。
11. 數控剪板機后擋料采用數控控制，配滾珠絲桿，直線導軌。
-
技術參數
